一、裝置簡介

JCQ-3避雷器監測器采用指針式顯示避雷器運行時的泄露電流，并配備泄漏電流告警燈在泄露電流達到閾值時告警燈亮，起到警示作用；電磁計數器碼盤在雷擊時動作并記錄下雷擊次數，以便讀數。

二、裝置技術參數

測量范圍：0-3mA

測量精度：標準讀數±標準讀數*5%；

表盤顯示：0-1 mA 綠色、1-2 mA 黃色、2-3 mA 紅色；

告警燈：泄漏電流大于1mA 告警燈亮；

電磁計數器：沖擊電流大于或等于50A時計數器動作。

三、裝置使用條件

溫度      -40℃~+70℃

濕度      0~95%（相對濕度，不結露）

大氣壓強  80kPa~110kPa（海拔>1800m時訂貨需事先說明特殊要求）

振動      水平加速度≤0.2g，垂直加速度≤0.1g

四、裝置外觀尺寸

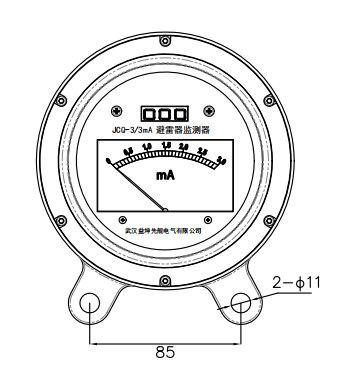

1.頂部圖

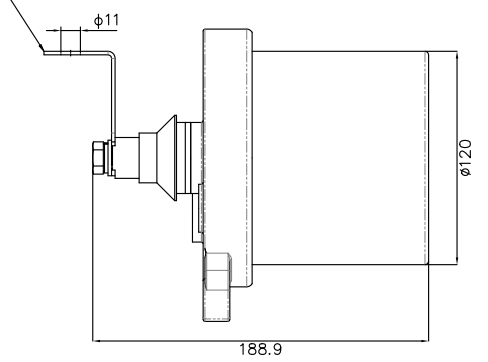

2.側面圖

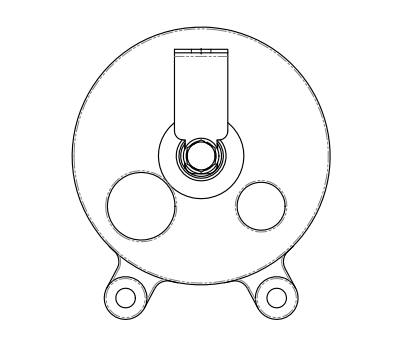

              3.底部圖

五、安裝方法

裝置安裝時，監測裝置面板所在平面與水平面之間的傾角應小于85°，避免積水影響觀測的同時能保證觀測人員在地面有很好觀測視角。固定安裝采用M10螺釘將金屬外殼底座固定在金屬支架上的方式，并通過接地母線接地（監測裝置底座也可作為接地母線），另一端通過絕緣子頂部接出電，用導線（或鋁帶）連接到避雷器的低壓端。務必安裝牢固、接觸可靠。

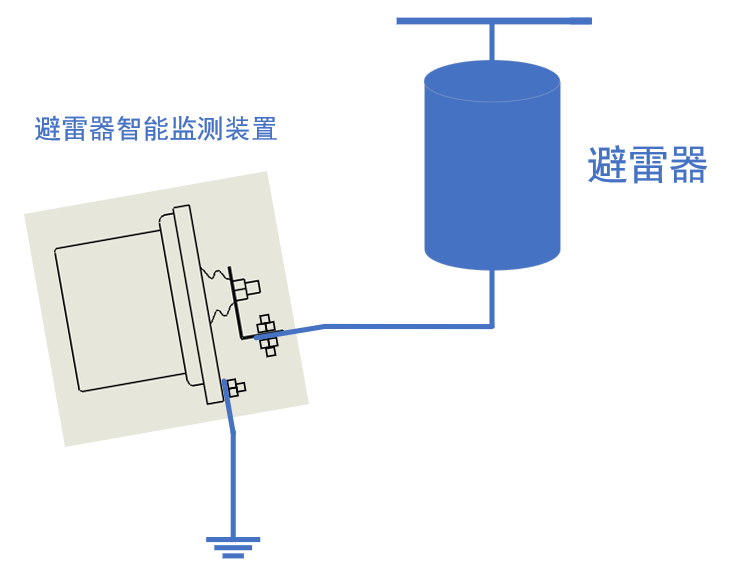

安裝示意圖

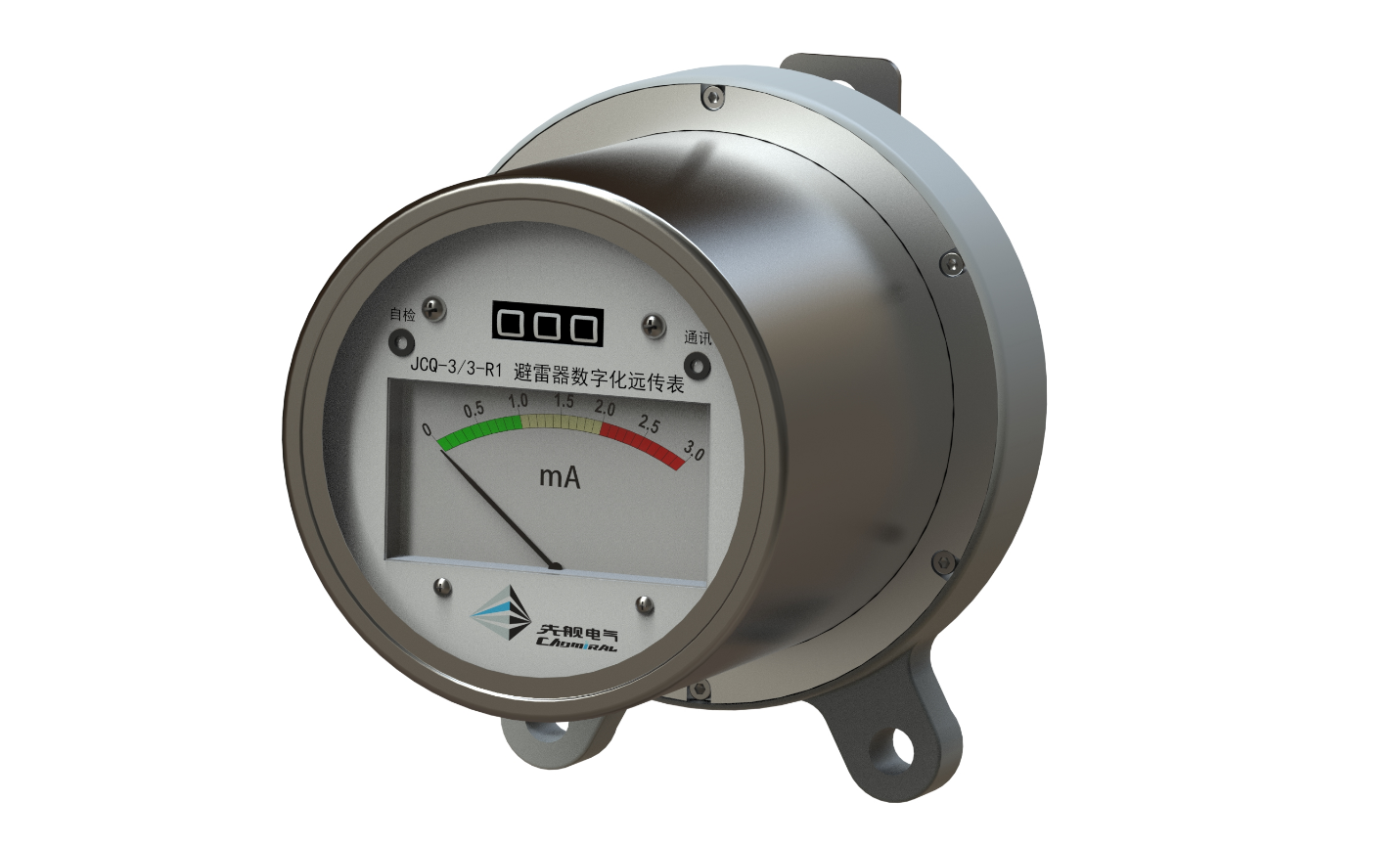

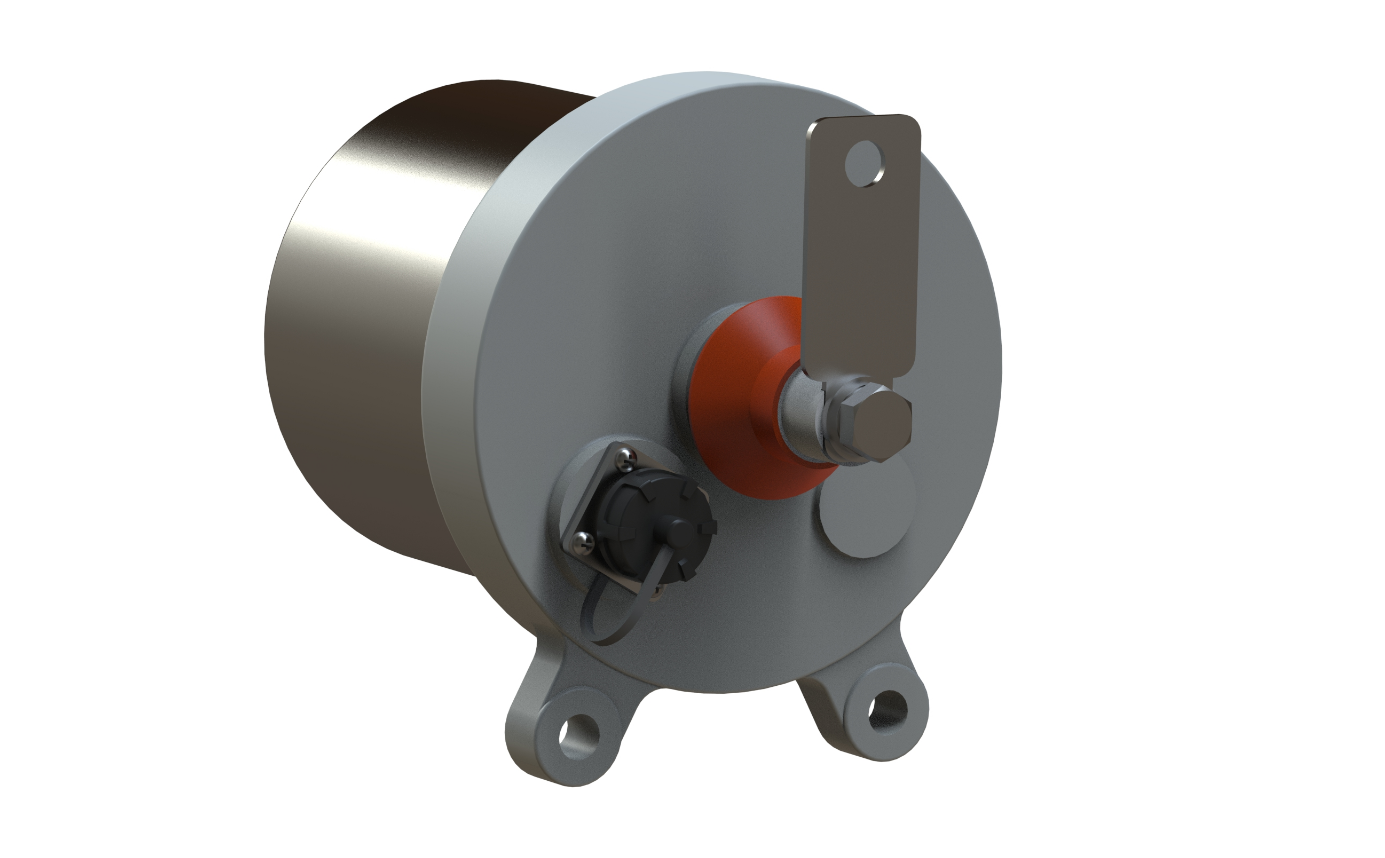

• 性能：滿足《Q/GDW 12355.4-2023智慧變電站技術規范第4部分：數字化遠 傳表計》；

• 供電：DC24V；

• 監測：全電流、動作次數、阻性電流（Z3）；

• 顯示：電磁計數器及電流表;

• 電流表量程(L)：3：3mA；5：5mA；10:10mA;

• 2mS方波沖擊電流耐受(F)：1：＜1200A; 2：[1200A,2500A]；

• 通信方式：RS485；

• 通信協議：MODBUS-RTU;

裝置使用條件：

溫度      -40℃~+70℃

濕度      0~95%（相對濕度，不結露）

大氣壓強     80kPa~110kPa（海拔>1800m時訂貨需事先說明特殊要求）

振動       水平加速度≤0.2g，垂直加速度≤0.1g
